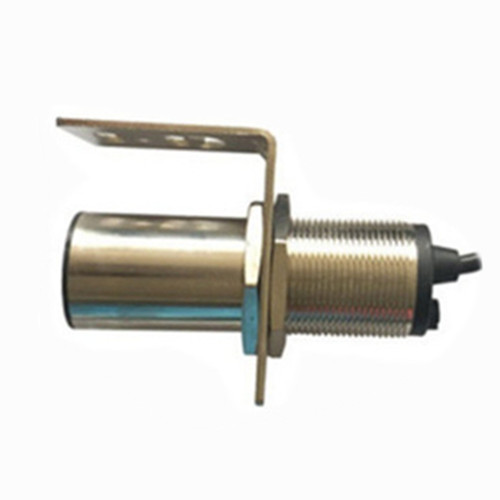

SQS8-II速度傳感器安裝說明

SQS8-II速度傳感器 安裝說明

SQS8-II速度傳感器主要用于皮帶輸送機、提升機、螺旋輸送機、給料機、卸料閥、研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、轉動軸前切和過載、傳感鏈（帶）脫落等機械故障能及時處理，起到保護設備減少損失的作用。

速度傳感器SQS8-II安裝說明

所有的傳動裝置，如螺旋輸送機、提升機、皮帶輸送機、拉鏈機、破碎機等都應在其被傳動軸處（機器尾端）進行安裝。

注意：安裝示意圖中旋轉速度監測儀的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號"這個條件即可。

速度傳感器SQS8-II特點：

1.非接觸，無運動部件、無磨損、安全壽命長、維護費用低、適用于環境惡劣的現場。

2.一體化結構，免設置、調試、安裝簡單。

3.體積小、重量輕、壽命長

4.具有負載短路保護功能——誤將速度開關直接接電源不會損壞速度開關。（不能超過1分鐘）

5.輸出信號既可與現場設備聯鎖使用，也可送達DCS控制系統

6.配有狀態指示燈。設備正常運行時，指示燈“閃爍"；停機時，指示燈“常亮"。

7.跳脫時間可調3～17S

速度傳感器SQS8-II技術參數：

工作電源：220VAC±15%
負載電流：≤5A

絕緣電阻：＞500MΩ
輸出信號：開關量信號

環境溫度：-20～60
環境濕度：≤90%

外型尺寸：Φ38*100mm

檢測速度范圍：1～200轉/分

跳脫時間：3-17秒
響應時間：＜2mS

檢測間距：≤8mm

小安全工作距離：≥20mm
